VRay Next 太阳光如何穿过窗外的背景照射到室内?

撰写于 2019 年 8 月 26 日 | 分类 :杂谈

大家好!今天将结合一个场景案例与大家分享:VRay Next 太阳光如何穿过窗外的背景照射到室内。详细图文讲解,零基础小白必看,大神可绕道~

今天的分享将结合以下场景进行操作

00 场景图片.jpg

模型来源:www.iMod.vip

iMod模型ID:M011307



观察场景,发现在场景的窗外,贴了一张背景图片




为了保证整体构图的透视关系,将图片进行弯曲处理




小知识点1:背景图片与场景的透视关系要正确,需同时考虑整体构图与窗外背景的透视关系。

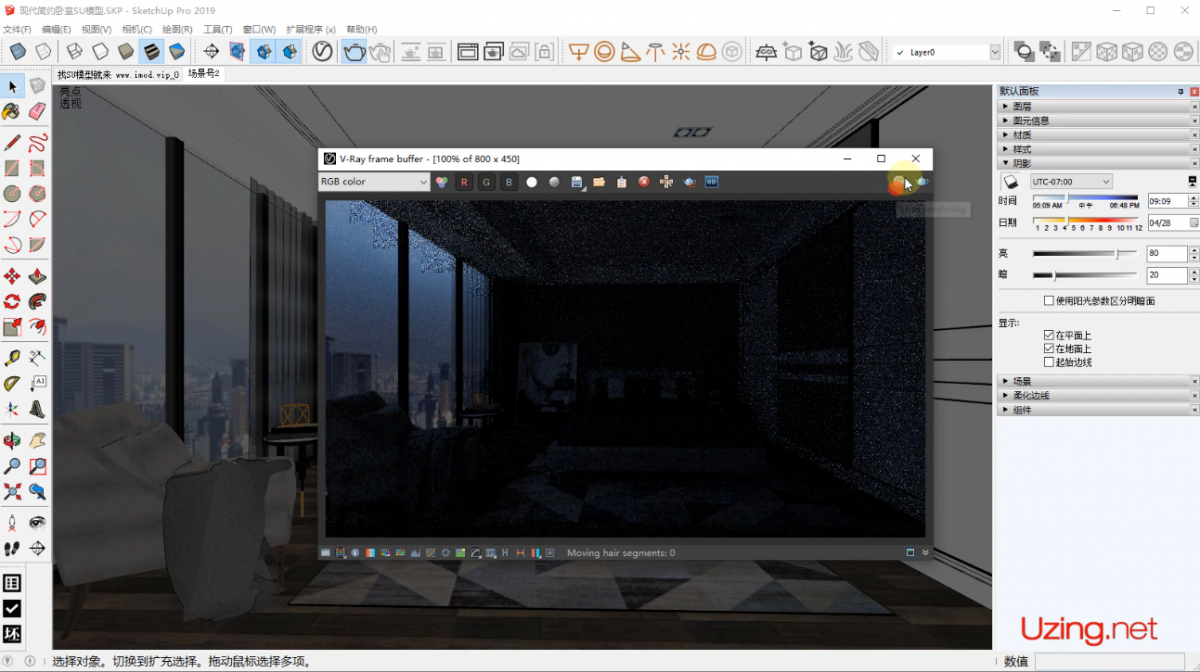

首先,我们对当前场景的默认照明进行渲染,看一下场景的照明情况。如下图,默认状态下的场景照明一片漆黑,什么都看不到。

03 照明场景黑.png



为什么会出现这样的情况?

1.场景是一个封闭式的室内空间;

2.场景中有玻璃,玻璃材质需要调整;若如果玻璃不是透明的,则光线无法进入;

3.场景中,窗外的背景图片是否遮挡了阳光进入。



以上三点分析,结合今天分享的重点,逐一进行操作。





01

玻璃材质调整



首先进行玻璃材质调整,按住alt键,拾取玻璃材质;打开材质编辑面板,观察玻璃材质的反射和折射。

如下图,可以看到玻璃材质的反射和折射颜色均为黑色,意味着没有开启。




这时候进行调整,给一个完全强度的反射和折射




经过调整,玻璃材质调整为透明的轻玻璃。

06 轻玻璃.png



进行一次渲染测试,发现室内有光照了。

07 玻璃调整后有光照.png



小知识2:初次渲染一个场景时,渲染器的反应稍微有点慢,这是正常现象;若是渲染了两个镜头之后,渲染器启动就会快一些。





02

场景阴影调整



接下来,我们想要阳光穿透到室内,把VRay的阳光打进来,应该怎么做?

先回到室外的场景,鼠标左键选中背景图像。

08 回到室外场景.png



选中后回到场景中,使用隐藏贴图的快捷键,对窗外的背景图像进行隐藏,目的是方便观察场景中的阳光。

09 场景内默认面板调整.png



小知识点3:隐藏贴图的快捷键可以根据个人习惯进行设置



在场景界面右侧—默认面板—阴影,点击阴影按钮,调整阴影阳光的位置,直到出现你想要的效果。

10 阳光照射进来的位置.png



小知识4:在场景中开启阴影会占用一定的内存,场景操作过程中出现卡顿,是正常现象。



调整效果后,在场景中添加一个镜头,新建一个场景2。

11 添加了阳光的镜头.png



小知识5:阳光投影的调整还有很多种方法,比如利用太阳北极插件进行调整等等;可以根据自己常用的方法去实现。



在场景2中观察,阳光照射进来了,使用快捷键复原刚才被隐藏的窗外背景图片,刷新场景。

这时,场景中既有窗外的背景,又使用了阴影,是否大功告成了呢?

我们尝试进行渲染,发现阴影没有成功进入到室内。




为什么呢?

因为我们的场景虽然开始了阴影,但是由于窗外的这张背景图,遮挡掉了阳光,这个阴影肯定是进不来的。

13 场景有太阳光阴影.png





03

窗外背景图片调整



怎么让阳光进来?

只需要一个简单的操作。

选中背景图片,按B键、ALT键拾取贴图材质




打开对象的参数面板选项,切换到高级设置,打开光线追踪属性,发现有个【阴影】选项被勾选了




把【投影】选项的勾取消掉




取消掉之后回到场景,点击渲染看一下效果。

17 窗外阳关可进.png



经过以上操作,即使窗外贴了一层背景贴图,现在的太阳光依然能照射进来。



以上为今天分享的全部内容。
